Sesuai untuk Radiator Penjana Cummins

Sesuai untuk Radiator Penjana Cummins Pengilang

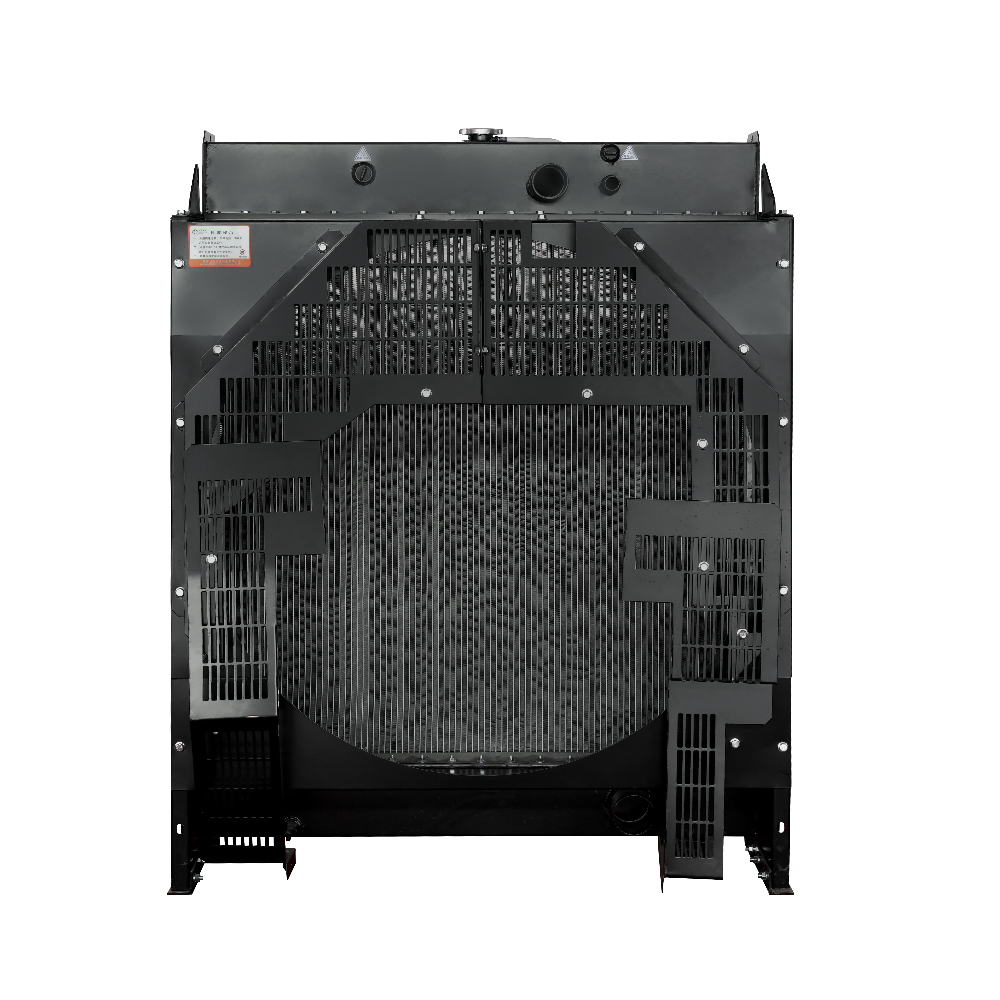

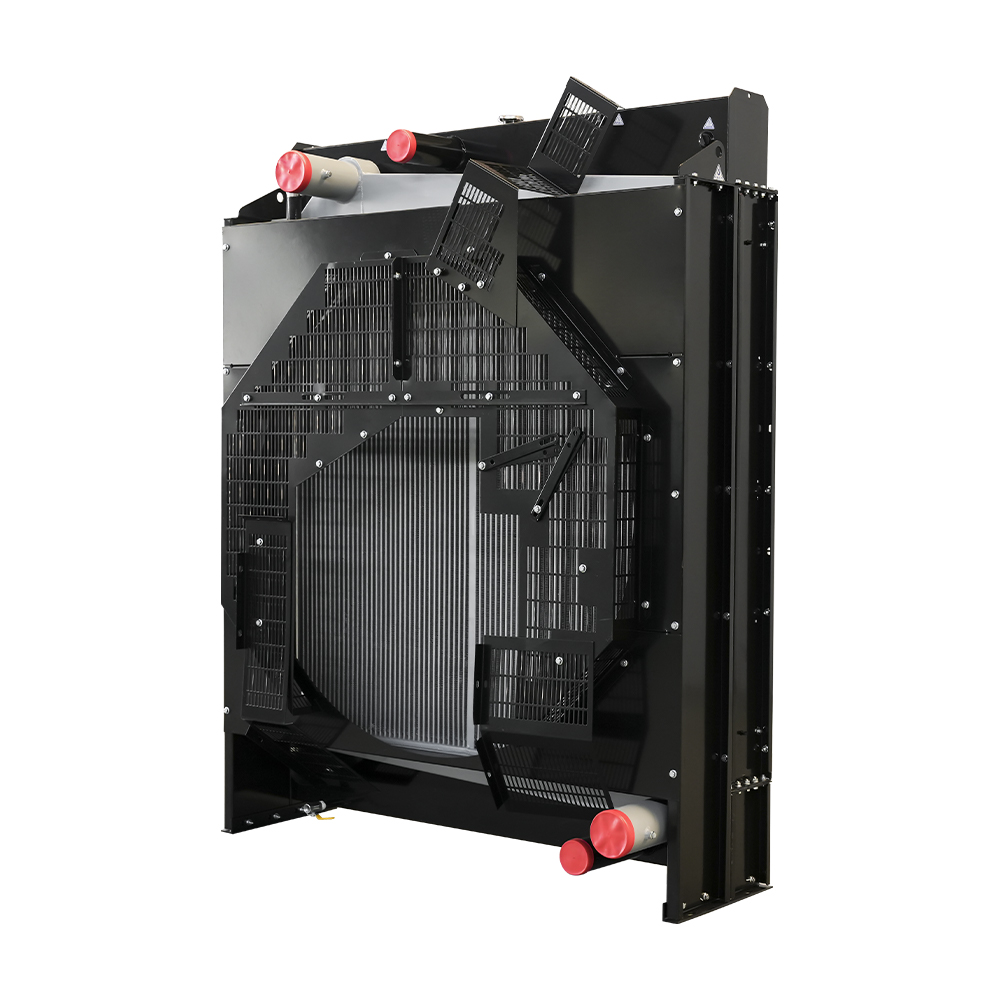

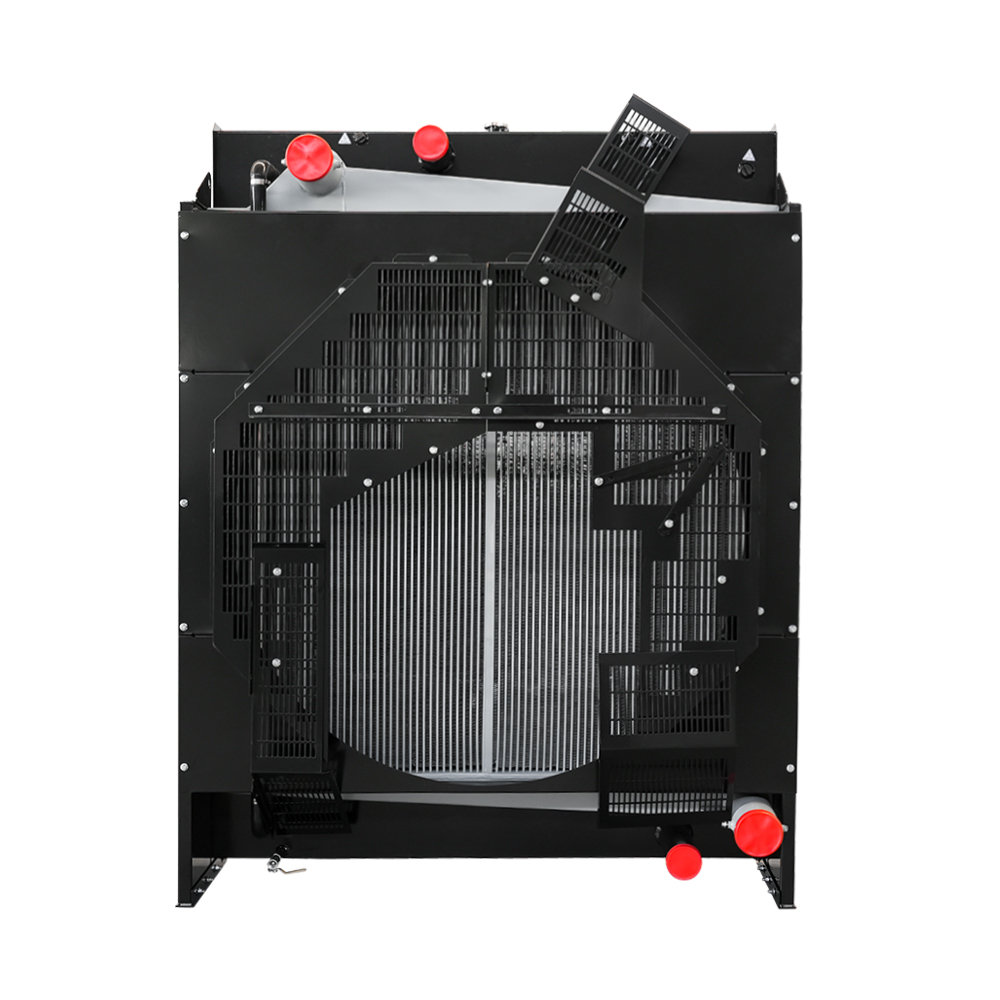

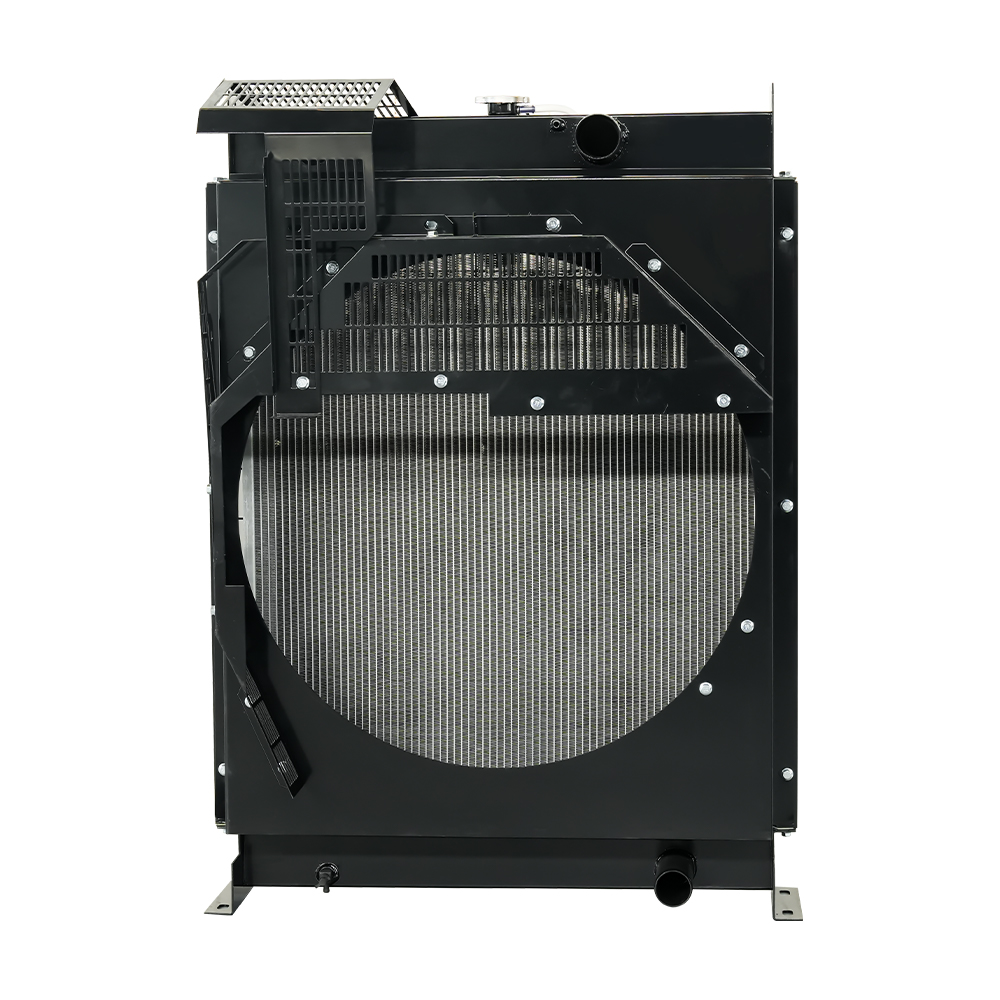

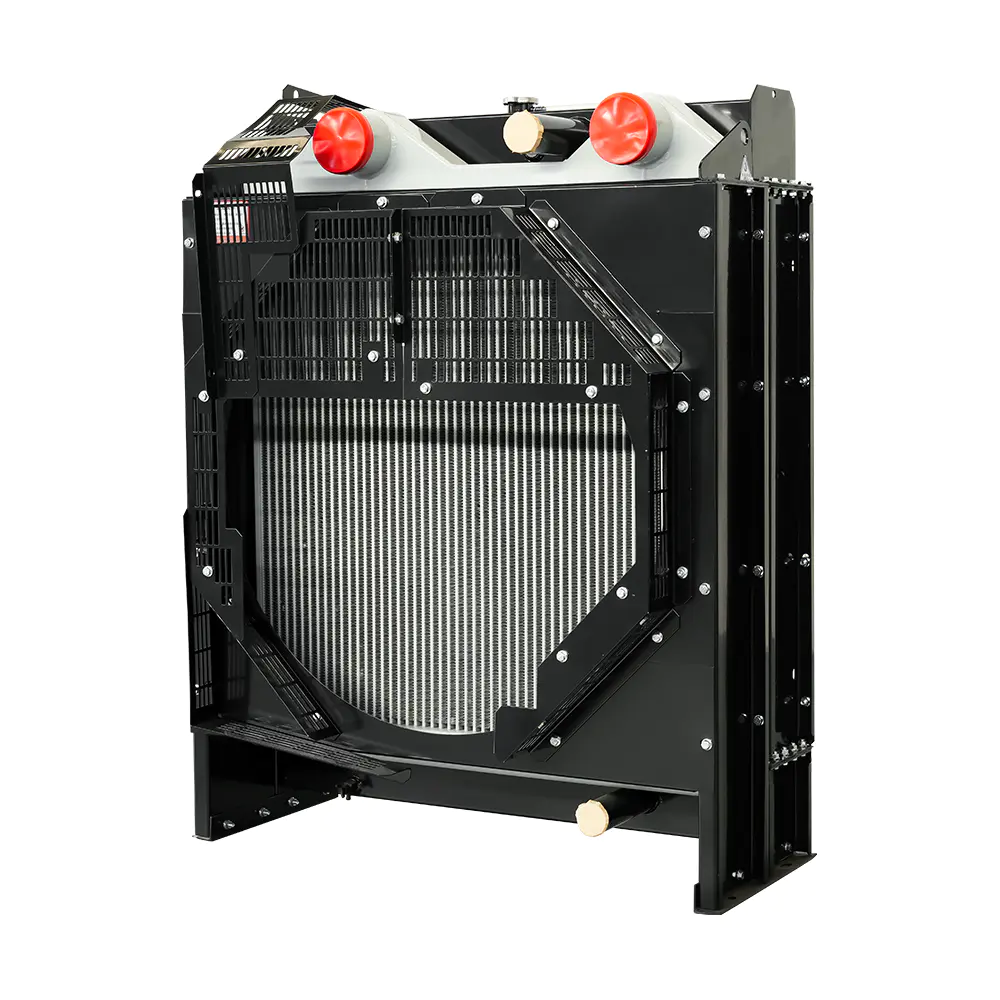

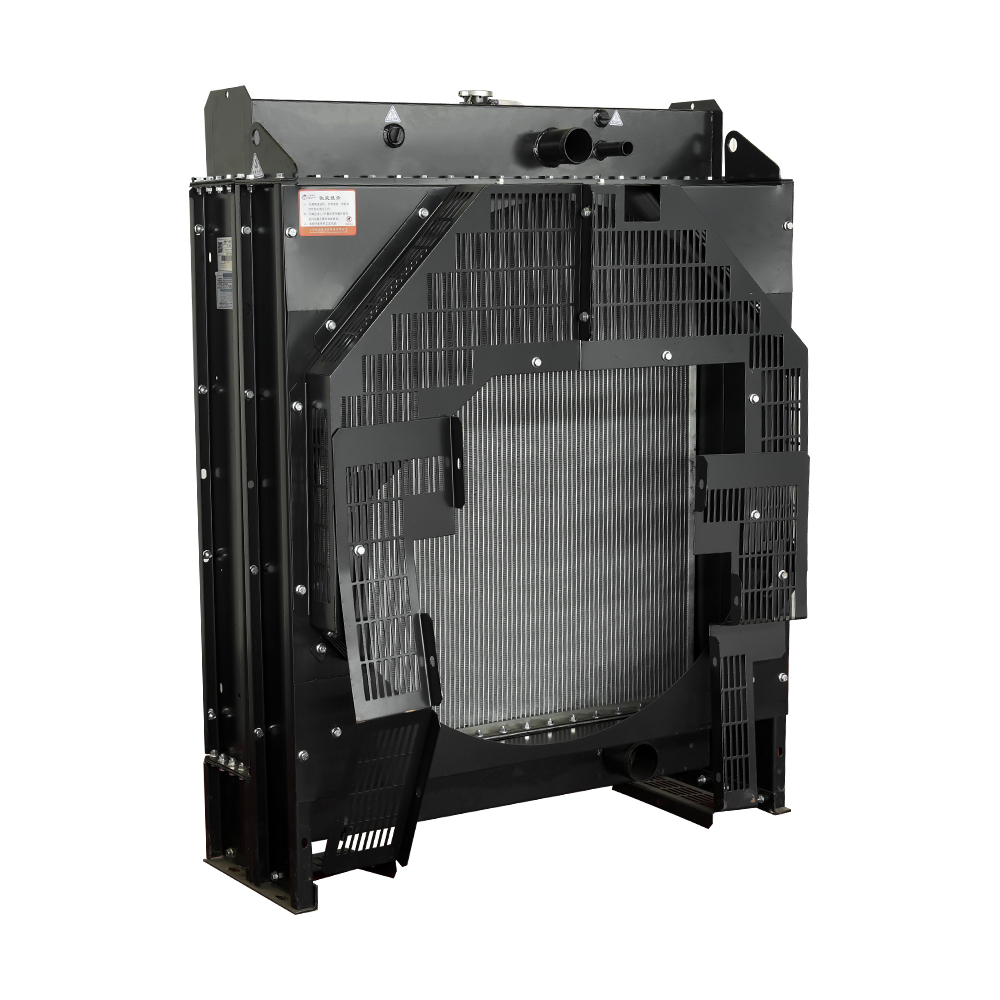

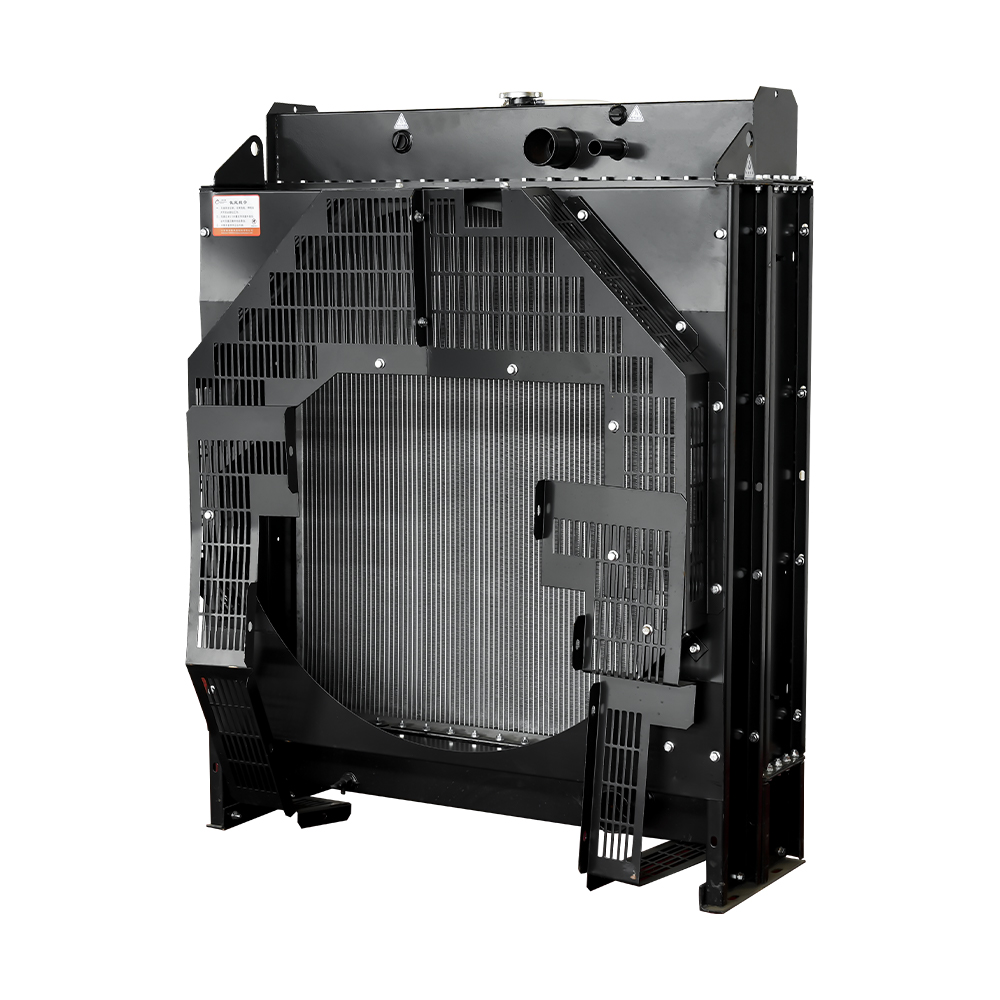

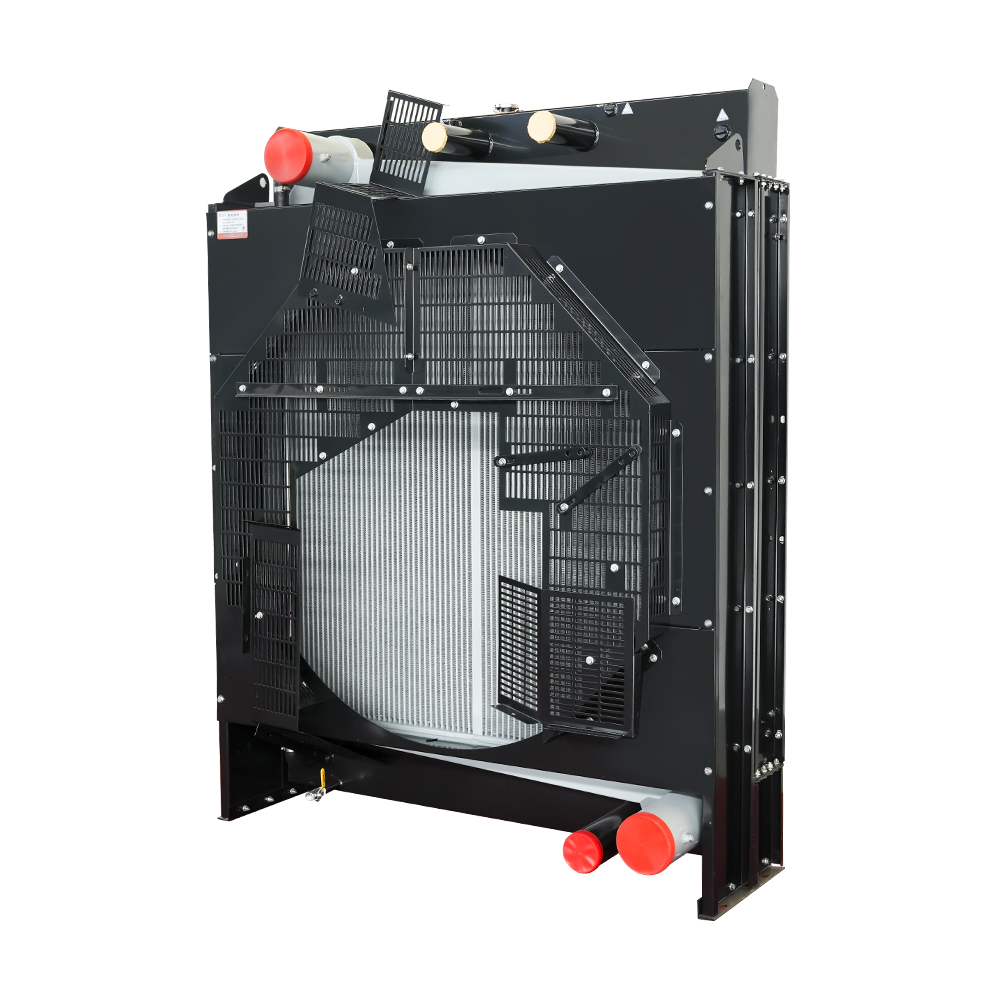

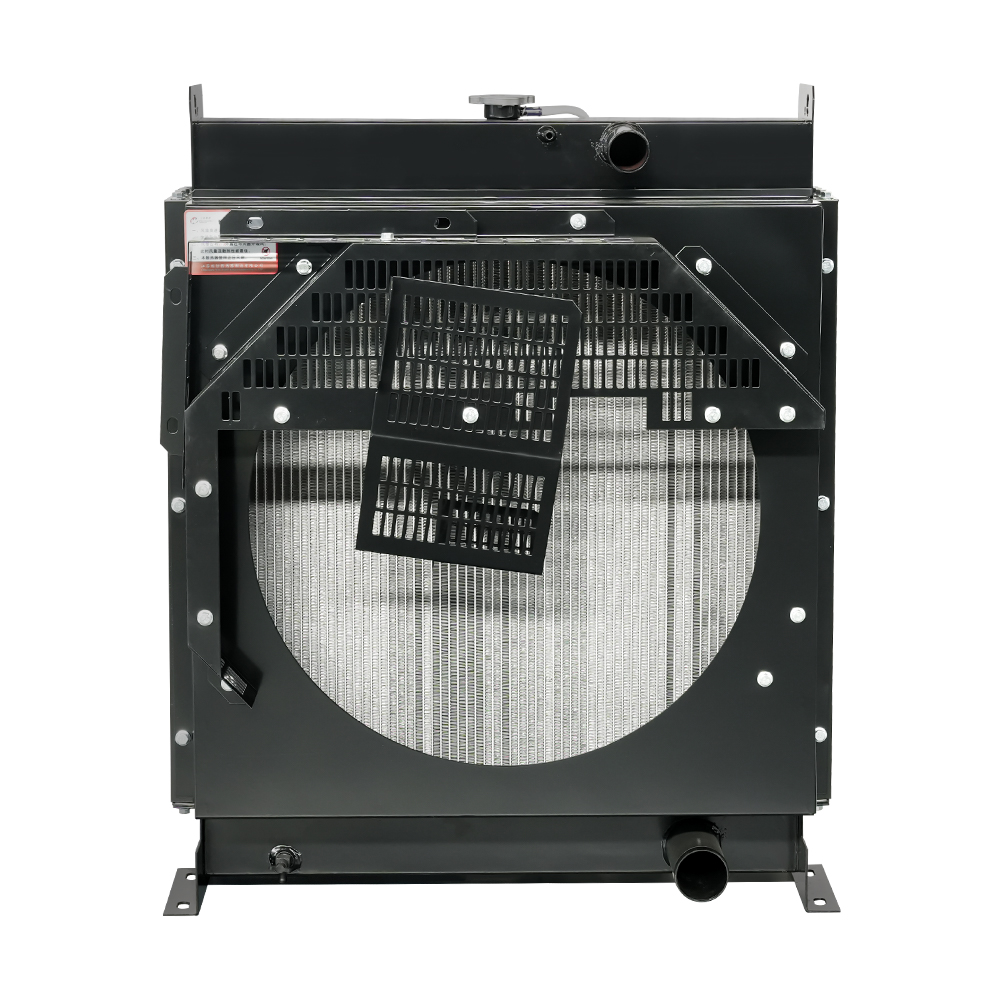

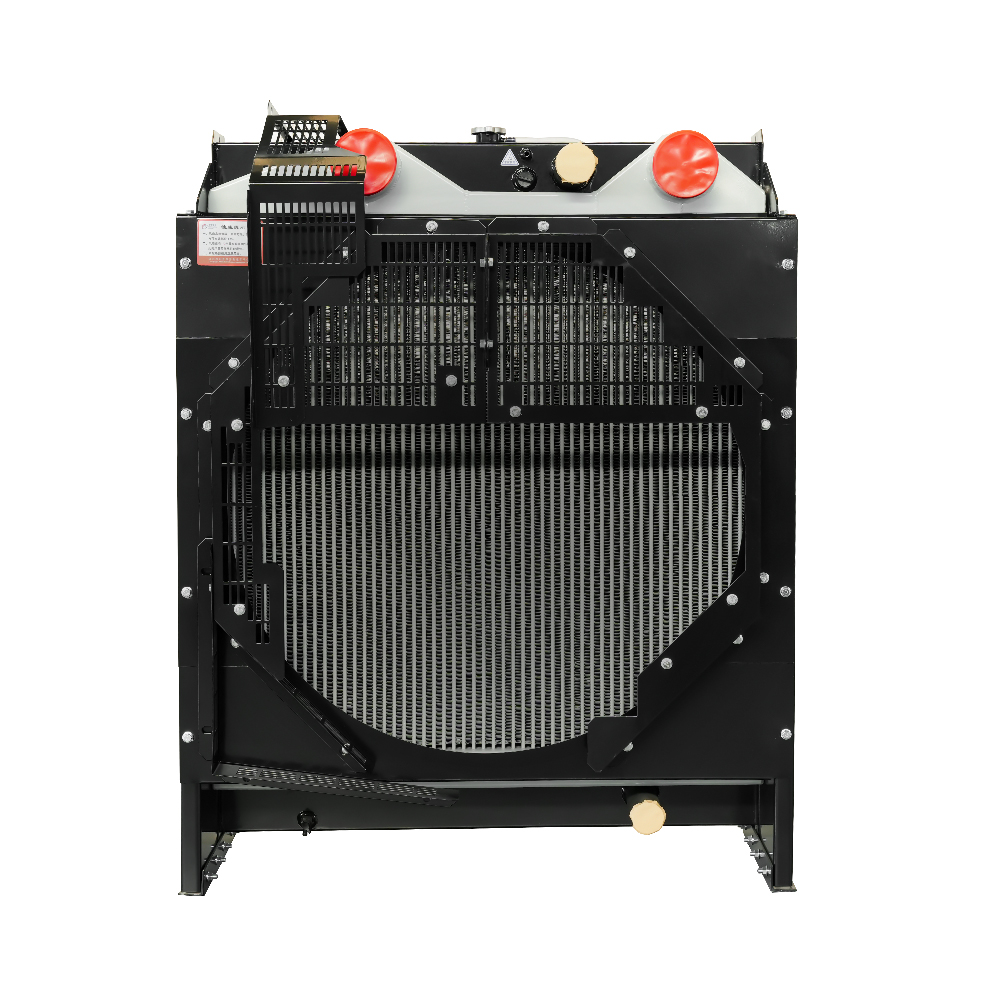

Radiator Penjana Cummins ialah sistem penyejukan berprestasi tinggi yang direka bentuk untuk set penjana diesel Cummins yang beroperasi dalam aplikasi siap sedia industri, komersial, marin dan kecemasan. Kami menawarkan kedua-dua radiator teras aluminium dan tembaga, membolehkan pelanggan memilih penyelesaian yang ideal untuk keperluan penyejukan, ketahanan dan bajet khusus mereka.

Tidak. Model Dimensi Pemasangan
Diameter* Ketinggian Pusat 		Dimensi Radiator
Tinggi*Lebar*Tebal 		air
Kapasiti
（L） 		Panas
Pelesapan
Kawasan
（M²）
1 4BT3.9-G2 Φ515*415 778*620*199 7.4 19.1
2 4BTA Φ560*459mm 932*766*457*345mm 12.4 18.3
3 4BTA3.9-G13 Jalan Depan 650*1026*225mm 15.6 26.9
4 4BTA-D Pemanduan motor 972*766*582MM 13.5 31.7
5 6BTA Φ640*489mm 992*766*515*440mm 13.2 19.9
6 6BTAA Φ645*489mm 992*816*589*450mm 16.1 21.4
7 6BTAA-D Pemanduan motor 1175*1006*744mm 27.5 32.7
8 6BTA-D Pemanduan motor 1095*906*677mm 24.5 32.7
9 6CTA Φ690*559mm 1153*800*405*370mm 17.1 31.9
10 6CTAA φ810*622mm 1215*956*629mm 31 38.6
11 6CTAA8.3-G9-D Pemanduan motor 1395*1056*744mm 32.4 74.9
12 6CTA-D Pemanduan motor 1095*906*677mm 25.8 45.8
13 6LTAA Φ792*621mm 1215*956*559*379mm 31 38.6
14 6LTAA9.5-G1 Φ850*691mm 1395*1056*639*434mm 32.4 74.9
15 6LTAA9.5-G1-D Pemanduan motor 1395*1056*744mm 34 93.3
16 6ZTAA13-G3 φ1000*676mm 1341*1110*418mm 21.1 67.9
17 6ZTAA13-G4 Φ1040*793mm 1665*1256*545*380mm 48.3 150.8
18 6ZTAA13-G4-D Pemanduan motor 1575*1286*1135mm 48.4 152
19 F2.8-G3 φ520*400mm 788*626*239mm 8.8 17.8
20 HC2627-G-D Pemanduan motor 1845*1577*715mm 60.1 138.8
21 K50N-G10-D Pemanduan motor 2674*2619*1414mm 306.7 464.5
22 KTA19-G4 Φ1100*774mm 1573*1256*737*464mm 42 57.3
23 KTA19-G8 Φ1100*774mm 1590*1255*736*465mm 45.4 99.3
24 KTA19-P750 Φ1100*774mm 1590*1256*737mm 49.9 152
25 KTA19-P840 Φ1280*951mm 1895*1456*980*578mm 104.3 138.8
26 KTA38-G(G2) Φ1360*991mm 1975*1756*672*422mm 84.7 129.5
27 KTA38-G2A Φ1556*991mm 1970*1756*579mm 88.3 179.7
28 KTA38-G5 Φ1556*991mm 1997*1756*630mm 88.3 179.7
29 KTA38-G9 Φ1556*991mm 2075*1756*672572mm 93.6 233.9
30 KTA50-G12 Φ1740*1120mm 2249*2169*1134*686mm 213.1 307.8
31 KTA50-G15-P Φ1740*1170mm 2344*2219*1114mm 218.4 409.6
32 KTA50-G16A Φ1840*1270mm 2534*2269*1184*734mm 280.6 378
33 KTA50-G3 Φ1570*1075mm 2176*2019*767662mm 100 220.1
34 KTA50-G3-D Empat motor 2164*2019*848mm 97.5 311.4
35 KTA50-G8 Φ1556*1110mm 2240*2115*894*840mm 238.1 284.3
36 KTA50-G8-D Pemanduan motor 2238*2243*1025mm 237.9 307.8
37 KTA50-GS8-P Φ1630*1030mm 2144*2215*1159mm 200.7 290.9
38 KTAA19-G5 Φ1120*921mm 1850*1450*640mm 66.3 212.4
39 KTAA19-G7 Φ1150*815mm 1799*1406*806*540mm 74.5 123.7
40 KTAA19-G7-8 Φ1150*815mm 1773*1520*822*422mm 81.8 122.6
41 KTAA19-P818 φ1150*861mm 1820*1406*806*405mm 71.4 123.7
42 KTAA38-G9A Φ1560*1174mm 2294*2119*763*511mm 103.2 316.5
43 MTAAII-G3 Φ910*650mm 1324*1106*624*529mm 39.4 69.5
44 MTAII-G2A Φ900*625mm 1280*1006*606*441mm 31.1 35.8
45 N855-DM- Φ950*761mm 1635*1106*797*577mm 65.1 78.8
46 NTA855-G1 Φ850*650mm 1299*1006*586*336mm 30 36.1
47 NTA855-G1A Φ900*656mm 1299*1006*586*336mm 30 36.1
48 NTA855-G2A Φ900*656mm 1300*1006*586431mm 30 36.1
49 NTA855-G4 Φ900*650mm 1299*1006*586*431mm 30.9 45.1
50 NTA855-P500 Φ950*656mm 1285*1056*586*336mm 36.2 64.6
51 NTAA855-G7 Φ950*650mm 1324*1106*614*529mm 41.7 68
52 NTAA855-G7A
53 NTAA855-G7A-D φ930*716mm 1475*1156*1090mm 41.3 103.6
54 QSB7-G5 Φ900*646mm 1340*1036*779*680mm 32.2 73
55 QSK19-G11 Φ1140*951mm 1880*1536*650*577mm 70.7 176.4
56 QSK19-G4 Φ1140*951mm 1880*1536*650*577mm 67.5 145.1
57 QSK23-G3 φ1350*961mm 1925*1576*876*525mm 65.2 157.5
58 QSK50-G17 Φ1840*1370mm 2695*2420*1000*920mm 140.8 425.4
59 QSK60-G23-P Φ2020*1390mm 2714*2619*1192mm 306.7 464.5
60 QSK60-G4-P Φ2020*1390mm 2714*2619*1205mm 306.7 464.5
61 QSK60-G8-P Φ2020*1390mm 2714*2619*1205mm 315.5 570.7
62 QSL8.9-G4 φ800*691mm 1395*1126*710*450mm 34 78.8
63 QSL9-G7 Φ900*646mm 1340*1190*630mm 40.2 88.7
64 QSMII-G2 Φ944*686mm 1375*1106*504mm 41.7 68
65 QSMII-G2-D φ930*649mm 1348*1190*1028mm 32.7 79.2
66 QSMII-G4 φ944*686mm 1375*1106*624*404mm 43.7 90.1
67 QSMII-G6 φ944*686mm 1375*1106*624*404mm 45.4 110.7
68 QSNT-G3 Φ945*656mm 1320*1106*614*404mm 39.4 69.5
69 QSNT-G4X Φ945*656mm 1515*1256*625*415mm 53 139.8
70 QST30-G4 φ1570*1070mm 2144*1919*974*684mm 166.9 203
71 QSX15-G8 φ1155*866mm 1645*1426*700*505mm 61.1 115.3
72 QSZ13-G2 Φ1040*793mm 1665*1255*610*505mm 46.9 129.5
73 QSZ13-G3 φ1040*793mm 1665*1256*610*380mm 44.6 106.5
74 QSZ13-G310 φ1150*811mm 1665*1276*680*450mm 46.9 129.5
75 QSZ13-G7 φ1150*811mm 1665*1276*680*450mm 44.6 106.5
76 VTA28-G5 Φ1260*961mm 1925*1706*567mm 72 175.3
77 VTA28-G6 Φ1460*961mm 1925*1706*812mm 72 175.3
78 WS---1000KW-000211000YZ Penukar haba Penukar haba Penukar haba Penukar haba
79 WS---100KW--000211000 Pemanduan motor 1447*1414*1081mm Inti yang dibeli Inti yang dibeli
80 WS---180KW-6CTA8.3-002035 Tangki air mendatar 1159*2120*1300mm 40.2 Inti yang dibeli
81 WS---610KW-KTA19-G8A-0002 Tangki air mendatar 1510*2442*1910mm Tangki air mendatar Inti yang dibeli
82 WS---K50N-G10-000211000 Pemanduan motor 2120*3706*2055mm Inti yang dibeli Inti yang dibeli
83 WS---KT38-GA-000211000 Tangki air mendatar 1510*2445*2065mm Tangki air mendatar Tangki air mendatar
84 WS---KTA38-G5-000211000YZ Tangki air mendatar 1515*3460*2065mm Inti yang dibeli Inti yang dibeli
85 WS---KTA50-G16A-000211000 Tangki air mendatar 1588*5670*2186mm Inti yang dibeli Inti yang dibeli
86 WS---KTA50-G3-01031100JZX Tangki air mendatar 1490*3613*2056mm Inti yang dibeli Inti yang dibeli
87 GK---KTA19-P600-002120100 Shell dan penukar tiub 510*820*355mm 16 5.2
88 GK---KTA38-P830-00222100 Shell dan penukar tiub 515*1240*350mm 20 8
89 GK---NTA855-P300-00102010 Shell dan penukar tiub 570*605*365mm 10 2.2
90 HBJ---1090KW-KTA38-G9-211 523*309mm 1790*1730*580mm 111 15
91 HBJ---1090KW-KTA38-G9-211 741*462mm 1790*1500*580mm 95 15
92 HBJ---1100KW-QSK38-G5-211 875*480mm 2110*2010*500mm Penukar haba Penukar haba
93 HBJ---1300KW-KTA50-G3-011 Penukar haba 1790*1750*580mm Penukar haba Penukar haba
94 HBJ---150KW-6CTA-00010000 Penukar haba 1200*970*530mm Penukar haba Penukar haba
95 HBJ---2000KW-QSK60-G8-211 Penukar haba 2110*2010*642mm 136 Inti yang dibeli
96 HBJ---200KW-NTA855-G2A-00 Penukar haba 1110*850*480mm Penukar haba Penukar haba
97 HBJ---400KW-KTA19-G8-0001 Penukar haba 1500*1340*5351mm Penukar haba Penukar haba
98 HBJ---400KW-KTA19-P600-00 Penukar haba 1500*1340*535mm Penukar haba Penukar haba
99 HBJ---400KW-KTA19-P680-00 Penukar haba 1500*1340*535mm Penukar haba Penukar haba
100 HBJ---610KW-KTA19-G8A-000 Penukar haba 1540*1200*624mm Penukar haba Penukar haba
101 HBJ---KT38-GA-211011000 Penukar haba 1790*1500*580mm Penukar haba Penukar haba
102 HBJ---KTA38-G5-21101100 Penukar haba 1790*1500*580mm 95 15
103 HBJ---KTA38-G9E-211011000 730*525mm 1860*1830*675mm 163 15㎡
104 HBJ---KTA50-G16A-21101100 Penukar haba 1860*1830*745mm Penukar haba Penukar haba
105 HBJ---KTA50-G7E-211011000 730*525mm 1860*1830*748mm 171 26.3
106 HBJ---KTA50-GS8-211011000 Penukar haba 1860*1830*675mm Penukar haba Penukar haba
107 HGK---1000KW-KTA38-G5-100 Penukar haba 1850*1750*600mm Penukar haba Penukar haba
108 HGPBJ---450KW-QSX15-G8-10 Penukar haba 1600*1200*635mm Penukar haba Penukar haba
109 HGPBJ---6LTAA8.9-10004000 Φ1*1mm 1550*1070*5351mm 70 15
110 HGPBJ---KTAA19-P673-10004 Penukar haba 1710*1480*555mm Penukar haba Penukar haba
111 HGPBJ---KTAA19-P818-10004 326*590mm 1710*1480*555mm 99.5 4
112 HGPBJ---QSM11-G1-10004010 Penukar haba 1500*1200*500mm Penukar haba Penukar haba
113 HGPBJ---QSNT-G3-100040100 414*416mm 1681*1480*545mm 89 4
114 HGPGK---180KW-6BTAA-01130 Penukar haba 1354*1000*475mm Penukar haba Penukar haba
115 HSKBJ---300KW-QSL8.9-2010 Penukar haba 1640*1200*560mm Penukar haba Penukar haba
116 HSKBJ---500KW-QSX15-G8-20 Penukar haba 1611*1500*714mm 100 30
Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
Mengenai Weichuang

Dari permulaan kami dalam pembuatan set penjana dan radiator pada tahun 2003, kini kami telah mengembangkan perniagaan kami ke lebih 30 negara dengan tenaga kerja lebih daripada 250 pekerja. Sebagai perusahaan R&D dan pembuatan yang mantap untuk radiator set penjana, OEM Sesuai untuk Radiator Penjana Cummins Pengilang dan Sesuai untuk Radiator Penjana Cummins Pembekal, mengendalikan dua pangkalan pengeluaran standard yang meliputi lebih 60,000 meter persegi. Dengan pasukan teknikal lebih 50 jurutera teras, kami telah membina sistem industri yang menyeluruh merangkumi R&D, pengeluaran, dan ujian, mencapai kapasiti pengeluaran tahunan sebanyak 150,000 unit/set. Sebagai Sesuai untuk Radiator Penjana Cummins Kilang, Peralatan pembuatan radiator logam kepingan lanjutan yang profesional untuk memastikan kualiti produk, kecekapan tinggi dan jaminan penghantaran.

Maklum Balas Mesej

Berita dan Maklumat

Radiator Penjana Cummins: Liputan Siri Penuh

Kami mengeluarkan dan membekalkan radiator kejuruteraan ketepatan untuk semua siri enjin genset Cummins utama — daripada unit Siri B padat kepada platform QSK kelas megawatt. Setiap radiator direka bentuk untuk memadankan profil penolakan haba khusus, konfigurasi litar penyejuk dan keperluan pemasangan model enjin sasaran. Di bawah ialah gambaran keseluruhan siri demi siri untuk membantu anda mengenal pasti penyelesaian penyejukan yang betul.

Siri B & Siri C — 17 hingga 275 kVA

Siri B (4BT, 4BTA, 6BTA, 6BTAA) dan Siri C (6CTA, 6CTAA) adalah antara enjin Cummins yang paling banyak digunakan dalam genset komersial. Radiator Siri B biasanya digunakan konfigurasi kipas yang dipasang pada enjin, dipacu tali pinggang dengan teras aluminium atau tembaga-tembaga. Enjin Siri C memperkenalkan penyejukan selepas pengecas turbo, memerlukan radiator dengan bahagian penyejuk udara caj bersepadu (CAC). atau teras penyejuk selepas yang berasingan.

Faktor pemilihan utama untuk julat ini termasuk keserasian diameter kipas, saiz sambungan tangki atas dan tangki bawah, dan sama ada pemasangan tergelincir terbuka atau tertutup kanopi. Varian (jauh) dipacu motor tersedia untuk penempatan dalam atau kontena di mana penghalaan aliran udara mesti dipisahkan dari ruang enjin.

Model yang dilindungi: 4BT3.9-G2, 4BTA, 4BTA3.9-G13, 6BTA, 6BTAA, 6CTA, 6CTAA, 6CTAA8.3-G9 dan varian pemacu motor.

Siri F & Siri Z — Platform Padat & Modular

Siri F (F2.8) direka untuk aplikasi genset ringan dan sewaan di mana jejak padat dan penggunaan pantas adalah keutamaan. Pakej radiatornya dikekang dari segi dimensi, menjadikan saiz teras yang tepat dan kesesuaian kain kafan kritikal untuk mengelakkan kehilangan peredaran semula.

Enjin Siri Z (6ZTAA13) menjanakan genset 400–550 kVA dan menampilkan beban penolakan haba yang lebih tinggi yang memerlukan teras radiator format lebih besar dengan kedalaman sirip lanjutan . Konfigurasi pacuan kipas dan pacuan motor tersedia. Radiator pemacu motor 6ZTAA13-G4-D, sebagai contoh, mempunyai sampul surat 1575×1286×1135mm dan 152 m² kawasan pelesapan haba .

Model yang dilindungi: F2.8-G3, 6ZTAA13-G3, 6ZTAA13-G4, 6ZTAA13-G4-D.

Siri L — 6LTAA9.5 (275–400 kVA)

Siri enjin 6LTAA9.5 menampilkan konfigurasi pengecas turbo dan selepas disejukkan yang menghasilkan a permintaan penyejukan dwi litar : penyejukan air jaket dan litar udara cas suhu rendah yang berasingan. Radiator untuk siri ini mesti menghantar kawasan teras yang mencukupi untuk kedua-dua litar tanpa melebihi kekangan sampul surat pelekap.

Radiator pacuan kipas 6LTAA9.5-G1 mencapai kawasan pelesapan haba sebanyak 74.9 m² , manakala versi dipacu motor memanjangkan ini kepada 93.3 m² — sesuai untuk pemasangan ambien tinggi atau ketinggian ketinggian.

Model yang dilindungi: 6LTAA, 6LTAA9.5-G1, 6LTAA9.5-G1-D.

Siri N — NTA855 & NTAA855 (350–500 kVA)

Enjin Siri N (NTA855, NTAA855) terbukti sebagai kuda kerja lejang panjang dengan jumlah aliran penyejuk yang banyak. Radiator mereka dicirikan oleh diameter kipas besar (Φ850–Φ950mm) dan kapasiti air yang tinggi (30–65 L) , penting untuk pengawalan haba yang stabil di bawah tugas kuasa utama yang berterusan.

Untuk aplikasi yang memerlukan pemasangan jauh — seperti genset dalam bekas atau bilik penjana — konfigurasi tangki air mendatar (jenis WS) dipacu motor tersedia, membolehkan radiator diletakkan sehingga berpuluh-puluh meter dari enjin. Saiz paip dan kepala statik mesti dikira dengan teliti untuk kekal dalam keupayaan tekanan pam penyejuk enjin.

Model yang dilindungi: N855-DM, NTA855-G1/G1A/G2A/G4/P500, NTAA855-G7/G7A/G7A-D.

Siri KTA19 — 400–700 kVA

Enjin KTA19 dan KTAA19 adalah unit pengecas turbo keluaran tinggi selepas disejukkan dengan beban haba intercooler yang ketara memerlukan pengurusan yang berdedikasi. Radiator dipacu kipas dalam siri ini menggunakan diameter kipas sehingga Φ1150mm dan mencapai kawasan pelesapan haba antara 57.3 m² (KTA19-G4) hingga 212.4 m² (KTAA19-G5) , bergantung pada varian.

Untuk aplikasi pam kuasa utama (KTA19-P600 hingga P840), pemasangan radiator tangki air jenis jauh dan mendatar menyediakan fleksibiliti pemasangan sambil mengekalkan kapasiti haba penuh. Pilihan penukar haba (cangkang-dan-tiub) juga tersedia untuk sistem penyejukan gelung tertutup.

Model yang dilindungi: KTA19-G4/G8/P750/P840, KTAA19-G5/G7/G7-8/P818, serta varian jenis jauh WS dan HBJ.

Siri KTA38 — 800–1400 kVA

Siri KTA38 mewakili salah satu cabaran terma Cummins yang paling mencabar dalam julat sub-megawatt. Jumlah penolakan haba pada beban penuh boleh menghampiri 800–1000 kW , memerlukan pemasangan radiator dengan diameter kipas sehingga Φ1556mm dan kawasan pelesapan haba mencapai 233.9 m² (KTA38-G9) .

Konfigurasi pacuan kipas dan pacuan motor disediakan. Untuk pusat data, tapak perlombongan dan kemudahan minyak & gas di mana genset dipasang di dalam rumah, radiator tangki air mendatar jauh (jenis WS) dan penukar haba jenis plat (jenis HBJ) menyediakan kapasiti terma yang diperlukan dengan penempatan jauh yang fleksibel — sehingga pemisahan berbilang meter daripada enjin.

Model yang dilindungi: KTA38-G(G2)/G2A/G5/G9, KTAA38-G9A, serta varian jauh dan penukar haba WS dan HBJ.

Siri QSK — 1000 kW hingga 4500 kW

Platform QSK (QSK19, QSK23, QSK50, QSK60) menguasakan genset genset berkapasiti tinggi yang kritikal misi di hospital, pusat data, loji perlombongan dan platform luar pesisir. Pada skala ini, jumlah penolakan haba boleh melebihi 2–4 MW seunit , menjadikan reka bentuk sistem penyejukan sebagai latihan kejuruteraan peringkat projek.

Radiator untuk enjin QSK adalah yang terbesar dalam portfolio Cummins kami. Radiator QSK60-G8-P, sebagai contoh, mempunyai ciri a Sampul surat 2714×2619×1205mm, kapasiti air 315.5 L dan kawasan pelesapan haba 570.7 m² — menjadikannya salah satu radiator unit tunggal yang paling intensif haba dalam aplikasi set penjana. Konfigurasi pemacu empat motor tersedia untuk aliran udara maksimum dan lebihan kebolehpercayaan.

Model yang dilindungi: QSK19-G4/G11, QSK23-G3, QSK50-G17, QSK60-G4-P/G8-P/G23-P, QST30-G4, K50N-G10.

Siri QSB / QSL / QSX / QSZ — Platform QS (30–900 kVA)

Platform QS (Sistem Kuantum) merangkumi spektrum kuasa yang luas melalui enjin yang ditadbir secara elektronik dan mematuhi pelepasan. Sistem pengurusan bahan api dan terma bersepadu mereka sering mengakibatkan suhu udara cas yang lebih tinggi dan keperluan suhu penyejuk yang lebih tepat berbanding dengan pendahulu mekanikal.

  • QSB7-G5: Diameter kipas Φ900mm, 73 m² kawasan pelesapan haba — sesuai untuk genset kelas 200 kVA.
  • QSL8.9-G4 / QSL9-G7: Platform L9 jarak pertengahan; pilihan pacuan kipas dan pacuan motor dengan kawasan pelesapan 78.8–88.7 m².
  • QSX15-G8: Platform X15 keluaran tinggi; 115.3 m² kawasan pelesapan, diameter kipas Φ1155mm.
  • QSZ13-G2/G3/G7/G310: Platform Z13 meliputi 450–600 kVA; kawasan pelesapan haba 106.5–129.5 m².

Semua radiator siri QS direka dengan spesifikasi sirip teras yang dioptimumkan untuk enjin had suhu penyejuk yang diperakui , memastikan pematuhan dikekalkan tanpa menurun di bawah keadaan ambien yang dinilai.

Siri VTA — Output Tinggi Konfigurasi V (500–1200 kVA)

Seni bina blok V enjin VTA28 mencipta keperluan pengedaran penyejuk khusus. Radiator mesti dihantar aliran simetri merentasi kedua-dua tebing silinder untuk mengelakkan ketidakseimbangan haba. Radiator VTA28-G5 dan VTA28-G6 mempunyai diameter kipas Φ1260–Φ1460mm dan kawasan pelesapan haba 175.3 m² , dengan teras dalam untuk mengendalikan gabungan air jaket dan beban haba penyejuk minyak ciri enjin V yang besar.

Model yang dilindungi: VTA28-G5, VTA28-G6.

Siri MTA — Penyelesaian Penyejukan Marin

Genset marin berdasarkan enjin MTA (Marine Turbocharged Aftercooled) beroperasi dalam persekitaran di mana radiator penyejuk udara tradisional tidak praktikal. Radiator MTA kami direka bentuk sebagai penukar haba air jaket disejukkan oleh air laut atau litar air mentah. Pilihan bahan termasuk berkas tiub cupronickel untuk rintangan air masin dan unsur titanium untuk persekitaran luar pesisir yang agresif.

Kadar aliran air laut yang betul dan saiz penapis adalah penting untuk mengekalkan permukaan pemindahan haba yang bersih. Semua reka bentuk penukar haba MTA mematuhi keperluan injap termostatik yang diperlukan mengelakkan timbunan basah dan pemeluwapan semasa operasi beban rendah.

Model yang dilindungi: MTAII-G2A, MTAAII-G3.

Siri QSNT — Platform Gas Asli & Dwi Bahan Api

Genset Cummins berbahan api gas pada platform QSNT mempamerkan a profil terma pembakaran yang berbeza berbanding dengan diesel, biasanya berjalan pada suhu udara cas yang lebih tinggi. Radiator QSNT digabungkan bahagian penyejukan selepas suhu rendah untuk menekan ketukan sambil mengekalkan output kuasa merentasi komposisi bahan api yang berbeza-beza.

Unit QSNT-G3 dan QSNT-G4X meliputi diameter kipas sehingga Φ945mm dengan kawasan pelesapan haba 69.5–139.8 m². Varian penukar haba jenis plat jauh (HGPBJ) tersedia untuk pemasangan di mana radiator mesti dipisahkan daripada kepungan genset.

Model yang dilindungi: QSNT-G3, QSNT-G4X, QSNT-G3 HGPBJ jenis jauh.

Cara Memilih Radiator Cummins yang Betul

Untuk mengesahkan spesifikasi radiator yang betul untuk projek anda, maklumat berikut diperlukan:

  1. Model enjin dan nombor model genset (cth., KTA19-G8, QSX15-G8) — ini menentukan data penolakan haba teras dan dimensi sambungan.
  2. Jenis pemasangan — gelincir terbuka, tertutup kanopi, bekas atau tapak jauh — menentukan sama ada konfigurasi dipacu kipas atau dipacu motor terpakai.
  3. Suhu dan ketinggian ambien tapak — kedua-dua faktor mempengaruhi kapasiti radiator dan mungkin memerlukan pampasan penurunan melalui kawasan teras yang lebih besar atau kuasa kipas tambahan.
  4. Kitaran tugas — kuasa utama, berterusan, siap sedia kecemasan — memberi kesan kepada margin terma yang diperlukan dalam reka bentuk.
  5. Keperluan persekitaran khas — pendedahan pantai/air masin, gurun bersuhu tinggi, atau marin luar pesisir — menentukan spesifikasi bahan dan rawatan permukaan.

Pasukan kejuruteraan kami boleh merujuk silang model enjin anda terhadap pangkalan data pengeluaran penuh kami dan mengesyorkan konfigurasi radiator yang optimum. Dimensi tersuai, sambungan bukan standard dan keperluan penggantian OEM semuanya dalam skop perkhidmatan standard kami.
